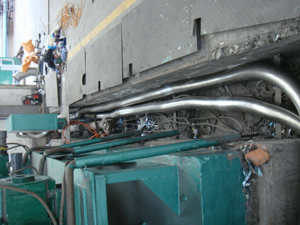

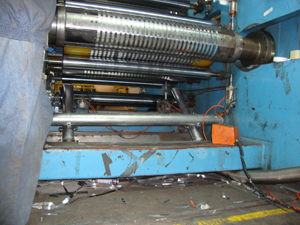

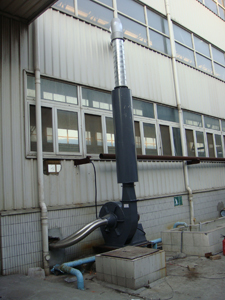

切断输送型修边处理系统由破碎风机通过安装在分切机、轧机、精密剪纵切刀下的两个吸口将铝箔废料吸进风机。ZBFC型破碎风机通过安装在叶轮上的飞刀和进风口上的环齿刀将物料剪切输送。适用于铝箔厚度在0.2mm以下的铝箔。铝箔废料进入废料房后铝粉会扬起弥漫在空气中,对操作工身心健康造成很大危害,我司还设计了粉尘处理系统,除尘风机将含尘气流送入布袋除尘器,铝粉落入粉尘收集桶,净气排出室外。
ZFC型破碎风机性能表(适用于较薄的铝箔切断、近距离输送)
型号
规格 |
风压
pa |
风量
m3/h |
功率
kw |
转速
r/min |
ZFC-3.5A |
1073-1483 |
1382-1852 |
1.5 |
2900 |
ZFC-3.8A |
1265-1695 |
1769-2370 |
2.2 |
2900 |
ZFC-4A |
1402-1878 |
2063-2764 |
3 |
2900 |
ZFC-4.2A |
1545-2070 |
2626-3520 |
4 |
2900 |
ZFC-4.5A |
1774-2377 |
3085-4132 |
5.5 |
2900 |
GFC2-4.8A |
2018-2705 |
3206-5308 |
7.5 |
2900 |
ZBFC型破碎风机性能表(适用于较厚的铝箔切断、远距离输送)
型号规格 |
风压pa |
风量m³/h |
功率kw |
转速r/min |
ZBFC-11 №6AG |
3691-4922 |
2142-4285 |
11 |
2900 |
ZBFC-11 №6.2AG |
3942-5255 |
2600-5200 |
15 |
2900 |
ZBFC-11 №6.4AG |
4200-5600 |
2600-5200 |
18.5 |
2900 |
ZBFC-11a №6.4AG |
4200-5600 |
3120-6240 |
22 |
2900 |
ZBFC-12G №6.4A |
4200-5600 |
4102-8204 |
30 |
2900 |
ZBFC-12a №6.4A |
4200-5600 |
5720-11440 |
37 |
2900 |
ZBFC-13 №6.8A |
4741-6322 |
6988-11907 |
45 |
2900 |
选型主要依据:铝箔厚度,分切机、轧机、精密剪,车速、修边宽度、输送距离等技术参数而确定。
江苏常铝铝业、浙江巨科铝业、浙江东南铝业、北京朗博科等企业多次选用我公司产品。

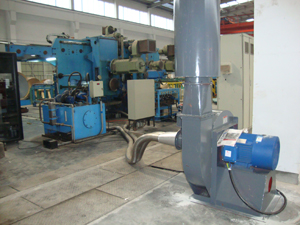

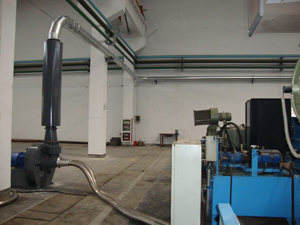

铝箔分切机修边处理系统 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铝箔精密剪修边处理系统 |
|
|
|
|
|
|
|
|
|
|

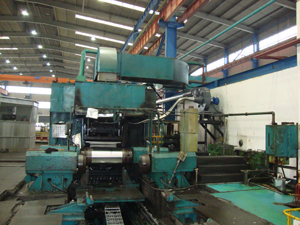

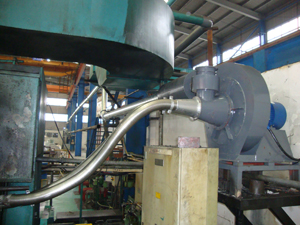

铝箔轧机修边处理系统 |
|
|
|
|
|
