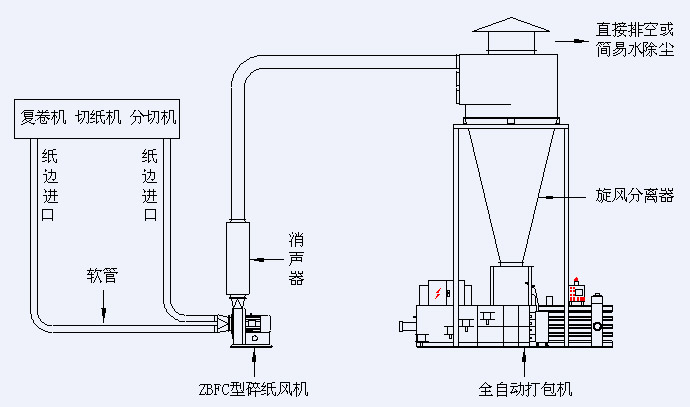

切断输送型纸边处理系统由碎纸风机通过安装在复卷机、切纸机、纵切刀下的两个吸口将纸边吸进风机,经碎纸风机切断后通过管道输送至水力碎浆机或打包机,为防止纸边乱飞,纸浆四溅,我公司还设计了干式旋风纸气分离器,水膜旋风纸气分离器。纸、气分离后纸边下落至水力碎浆机或打包机,含尘气流可用布袋除尘或水除尘处理。

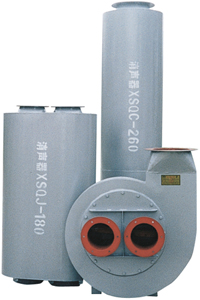

GFC2型碎纸风机通过安装在叶轮上的带齿刀片将物料切断输送。适用于低定量、低车速、输送距离较近的物料输送。GFC2型性能表
风压pa
风量m³/h
功率kw
转速r/min
GFC2-4.8A
2018-2705
3206-5308
7.5
2900
GFC2-5A
2187-2932
3366-5728
11
GFC2-5.5A
2650-3550
3852-6622
15
GFC2-5.7A
2842-3810
4356-7487
18.5
GFC2-6A
3149-4222
4630-7958
22
GFC2-6.3A
3472-4655
5877-10102
30

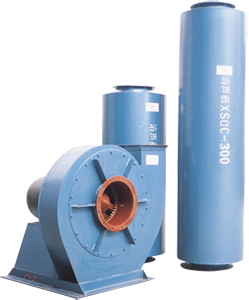

ZBFC型碎纸风机通过安装在叶轮上的飞刀和进风口上的环齿刀将物料剪切输送。适用于高定量、高车速、输送距离较远的物料输送。ZBFC型性能表
进风管直径mm
出风管直径mm
ZBFC-11 №6A
3691-4922
2142-4285
Φ220
ZBFC-11 №6.2A
3942-5255
2438-4878
Φ250
ZBFC-11 №6.4A
4200-5600
2600-5200
ZBFC-11a №6.4A
3120-6240
Φ300
ZBFC-12G №6.4A
4102-8204
ZBFC-12a №6.4A
5720-11440
37
Φ350
ZBFC-13 №6.8A
4741-6322
6988-11907
45
选型主要依据:纸张物料定量、复卷机、切纸机、分切机车速、修边宽度、输送距离等技术参数而确定。
