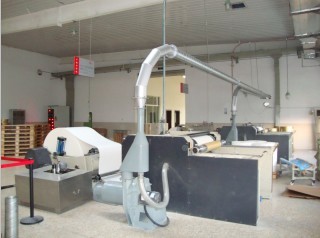

应广大分切机生产厂家和用户的需求,我公司研制了两种纸边处理设备:切断输送型和不切断输送型。这两种机型都是利用较大的负压将纸边通过安装在分切机上的吸口和软管抽吸过来,切断或不切断输送至目的地。避免了普通风机在吹纸边过程中需要人工辅助将纸边放入风管中,操作工因为引纸边而扎伤手和纸边清除不畅缠绕在切刀上,造成停机的可能性。适用于各种纸张、PE、PP薄膜、铝箔,绝缘板、无纺布等多种材料修边的自动化处理。
切断输送型 ZFC型碎纸风机将纸边、塑料薄膜、绝缘板、铝箔等边条吸进风机,叶轮上高速旋转的带齿刀片将物料切断后再通过管道将物料输送至废纸房。 ZFC型碎纸风机性能表
风压 pa
风量 m3/h
转速 r/min
功率 kw
ZFC-3A
788-834
870-1166
2900
0.75
ZFC-3.5A
1073-1483
1382-1852
1.5
ZFC-3.8A
1265-1695
1769-2370
2.2
ZFC-4A
1402-1878
2063-2764
3
ZFC-4.2A
1545-2070
2626-3520
4
ZFC-4.5A
1774-2377
3085-4132
5.5
不切断输送型 高压风机送风至文丘里装置,使文丘里装置进料口产生较大负压,将纸边、塑料薄膜、绝缘板、铝箔、无纺布等多种物料的边条吸进文丘里装置,通过管道输送至废料存储地。本系统物料不经过风机,可有效避免物料在切断过程中产生的粉尘,便于收集和打包。
文丘里规格表
型号规格
风机功率kw
W150-80
2.2kw、3kw、4kw
W180-100
3kw、4kw、5.5kw
选型主要依据:纸张物料定量、分切机车速、修边宽度、输送距离等技术参数而确定。
